详细介绍

应用领域

WL-TSF低压无功补偿装置用于低压电网的无功功率补偿，以提高电网的功率因数，降低线路损耗，改善电能质量。


使用环境条件

1．环境温度：-25℃～+45℃。

2．相对湿度：不超过90%。

3．周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

4．海拔高度：不超过2000米。

5．安装地点无剧烈震动和颠簸，安装倾斜度不大于5度。

注：若有特殊使用条件，请在订货时与我公司协商。

结构特点

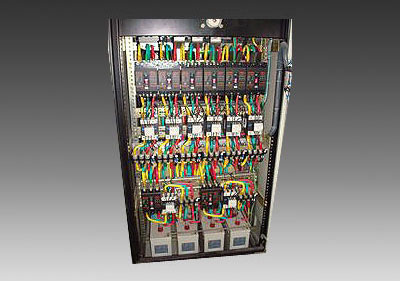

1．补偿柜内的主要元器件有电容器、电抗器、刀熔开关、熔断器、接触器、控制器等。

2．面板上有功率因数表、电流表、转换开关等，方便用户进行实时观测和进行手动/自动投切的转换；柜体顶部设有散热用的风机，由温控开关控制，面板上具有控制风机的手动/自动转换开关。

3．柜体采用优质冷轧钢板制成，平整性好，外表面做喷塑处理，防腐能力强；内部框架采用镀锌钢板或敷铝锌钢板，确保较好的导电性和防腐性。

4．保护功能齐全：有短路、过载、过压、欠压、缺相等保护；各项参数设定方便；当外部有相关故障发生时自动退出运行，送电后自动恢复运行。

性能参数

1．额定电压：400V、660V、1000V；

2．额定频率：50HZ；;

3．额定补偿容量：30～1000KVar；

4．运行电压范围：0.8～1.1Un；

5．电容器接线方式：“ Y ”或“Δ”；

6．测量误差：电压：±0.5%，电流：±1.0%，无功：±1.0%；

7．投切方式：自动循环投切；

8．投切延时：0～999秒可调；

9．电抗器电抗率选用：6%、7%、12%、13%，根据电网谐波情况而定，其它电抗率根据用户要求确定。
