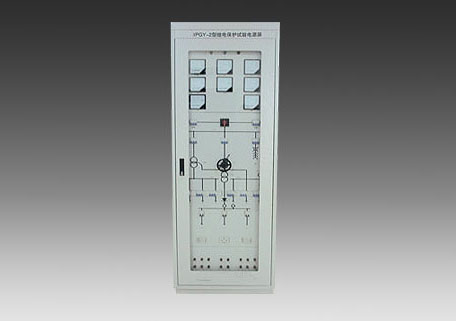

WLPGY型继电保护试验电源屏


详细介绍

一、概述

       WLPGY-2继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品,它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源,为提高继电保护试验工作的质量,保障人身、设备安全提供了可靠保障。

       本设备适用于发电厂、变电站等场所,用于输出标准的继电保护试验电源。

二、技术性能特点

1.采用双路电源供电,通过切换开关转换,保证了供电的可靠性。

方案一:交流电源采用大容量隔离变压器,将系统电源与试验电源进行隔离,并在初级与次级之间加装屏蔽层,使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△/Y接线方式,抑制三次谐波反串入供电电网,保证了电源质量。

方案二:直流输出部分采用高频开关电源模块,输出电压DC0-250V。

1.直流电源可以连续平滑的调节电压,以适应不同试验项目的需要。

2.交流电源的控制均采用DZ47-60型自动开关,它动作迅速、寿命长、有过负荷自动跳闸的功能。

4.屏面绘有模拟电路,使操作人员容易识别,避免发生误操作。

三、主要技术指标参数

3.1工作电源

三相四线380V/50Hz两路输入互为备用,输入变压器容量15kVA。

3.2额定输出交流部分

额定输出电压:380/220V,三相四线,共三路输出。

100/58V,三相四线,共三路输出。

三相输入平衡时,输出不平衡度小于1%。

三次谐波分量小于3%。

在八小时工作制情况下,最大输出电流为3×22.8A。

3.3额定输出直流部分

输出直流电压0~250V连续可调,分三路输出。

整流变压器容量5kVA,在八小时工作制情况下,最大输出电流20A。

输出直流纹波系数K<1.5%。

四、注意事项

本装置有两路输入电源,不要同时合上,切换开关请不要带负荷操作。

直流停用时,应将调压器逆时针旋至零位。

五、订货须知

1.请告知屏体颜色(提供色标)、尺寸及数量。

2.请告知装置运行海拔高度。

3.可根据用户需求采用高频电源模块替代调试整流模块。

4.可根据用户需求采用数字电压表、电流表等仪表。
