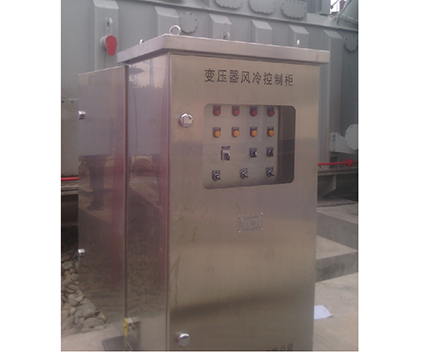

WLFJK电力变压器风冷控制柜


 详细介绍

一、产品用途

       风冷控制柜通过控制变压器冷却系统的风机和油泵的运行情况从而达到快速高效的降低变压器本体温度的效果。是大型电力变压器不可或缺的辅助控制系统。

二、产品分类

       产品型号含义


三、使用环境条件

       户外,环境温度不高于70℃,不低于-25℃。

       海拔高度不超过2500米。

       空气湿度不超过95﹪(25℃时)。

       无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

       无剧烈振动和冲击的地方。

       地震烈度:按8级设防。

       防护等级:IP55

四、智能型风冷控制柜

       智能型风冷控制柜,是以可编程控制器PLC为核心,集变压器冷却系统的数据采集分析、运行控制、保护于一体的冷却装置智能化投切设备。

       可靠性高;

       控制灵活;

       扩展性强;

       通讯灵活;

五、电气特征

       当变压器投入电网运行时,能使工作冷却器自动投入运行,

       当变压器退出电网运行时,能使冷却器自动停止运行.

       依据预设的运行参数和当下的变压器油温佳,自动控制风机和强油泵的投放,并实时反馈〈强油)风冷系统的运行情况。

       系统采用双母线结构,每段母线完全独立工作,克服风冷装置任意一台电机故障必须切除整纽风机的缺点,丰富的远传状态显示和卓越的远程控制功能;

六、产品外观尺寸

       H:1400~1700mm    W:600~900mm      D:400~700mm

七、订货须知

       产品型号

       变压器冷却系统参数:电机数量和参数

       主要元器件的生产厂家

       提供控制柜的底座尺寸

       柜子的通风方式

       客户的特殊要求
