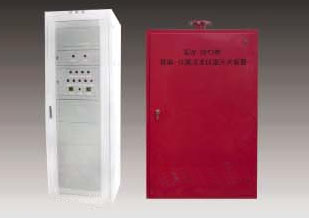

WLBPD变压器排油注氮灭火装置


详细介绍

一、概述

油浸电力变压器存在着发生火灾的危险,无论是铁芯产生的持续高温,还是内部电弧放电引起的高温,只要油温高于400℃,就会分解出各种可燃气体,致使变压器内部压力增大。造成其自身薄弱部位(如变压器瓷套管、器身焊缝、防爆口等处)破裂,可燃气体从裂口中喷出,在与空气接触摩擦后,起火甚至爆炸,造成重大损失。大型变压器必须配置灭火装置。我公司WLBPD-2变压器排油注氮灭火装置为PLC控制,外围以大功率继电器电路和中文显示器组成的。提供了良好的人机对话,可进行参数设计、系统故障查询及在线检测等功能。可选配modbus规约RS485的通讯接口。

二、技术性能特点

l 控制器采用PLC技术替代了传统的继电器控制。

l 以防为主,消防结合。限制内部故障引起火灾的损坏范围,有效防止变压器破裂产生的火灾;一旦着火,可以立即灭火,灭火时间短,减少变压器火灾造成的损失。

l 不用水或泡沫等灭火介质,结构紧凑,易于安装,不受水源限制,不会冰冻阻塞。

l 对环境和变压器无任何污染。

l 造价低,运行管理简单、维护方便。

l 装置设计特殊机械结构,具有强的防震防误动能力。

l 具有485通讯接口功能,符合MODBUS通讯规约,可将监测信息上传。

三、型号说明

WLBPD—2

设计系列号

装置型号变压器排油注氮灭火

保定市文澜电力设备科技有限公司

排油注氮装置的氮气瓶符合现行国家标准《钢制无缝气瓶》GB5099的有关规定,其参考配置如下表:

排油注氮灭火装置型号

WLBPD-2

油浸变压器容量(MV·A

>50

单位氮气瓶容积(L

40

氮气瓶数量(个)

2

氮气瓶工作压力(MPa)(20℃)

13

注氮工作压力(MPa

0.50.8

排油管直径(mm

100150

注氮孔个数(个)

4或2


四 装置技术指标

l 温度探测器动作温度:130±7℃

l 压力控制器动作压力0.06-0.16Mpa(可调)

l 断流阀关闭流速1.0-1.2m/s

l 氮气瓶容积: 2×40L

l 氮气瓶内氮气公称压力:13MPa(20℃)

l 排油管路直径:Φ100mm

l 注氮管路直径:Φ25mm

l 灭火柜重量:230~240kg

l 灭火柜控制电路电压:DC220+5%V,各次谐波分量值之和小于直流量1%

l 灭火装置控制器信号电压:DC24V

l 灭火时间:小于2min

l 注氮时间:大于20min

五 订货须知

本公司主要推出带防爆功能的变压器排油注氮灭火装置,用户可根据自身的需要,订购不带防爆功能的排油注氮灭火装置。如有特殊要求,请与本公司联系。
