1、 概述

1．1 主要用途

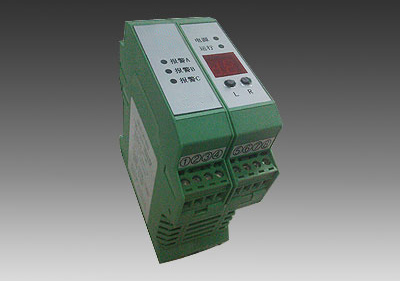

河北文澜电力设备科技有限公司WLJY－30系列集成电路电压继电器（以下简称继电器）用于发电机、变压器和输电线的继电保护中，作为过电压保护、低电压或PT断线闭锁的启动元件，以及零序电压报警或计量PT失压报警等。

1．2 产品特点

1）本继电器为微机型继电器，需提供辅助电源。

2）精度高、功耗小、动作快、返回系数高、无抖动。

3）导轨式安装，接线简单。

4）采用数字按键设定定值，整定直观方便，范围宽。

5) 具有掉电报警功能。

6）三路输入，且动作电压可整定。

7) 通过机壳内不同跳线位置可分别实现欠压报警、过压报警及PT断线报警功能。

1．3 型号说明：

2、 性能参数

2.1 继电器通用参数

1）使用环境条件：-10℃ ～ +50℃、相对湿度不超过90％，海拔高度不大于2000米。

2）电源：AC/DC85V～265V 范围0.85～1.15倍（可根据用户要求定制）。

3）输入电压范围： 交流0～110V

4) 电压整定范围：5～99V

5) 触点形式：A 掉电报警： 1D(常闭)

                 B 动作报警： 1H1D(1常开，1常闭)

6) 触点容量：继电器接通断开AC250V 3A，DC30V 3A。

7）电寿命：在触点最大断开电流下，电寿命不小于105次。

2.2 欠压、过压继电器整定及动作参数：

1）整定误差：≤2%

2) 动作时间：≤80±20ms。

3）回差：≤2V。

2.3 PT断线报警判据及动作参数：

1) 最大线电压与最小线电压差大于18V，且零序电压大于18V；

2) 负序电压大于18V，且最小线电压大于18V。

满足上述任一条件，80ms后报PT断线，输出报警；不满足以上条件，且线电压均大于80V，0.5S后PT断线报警返回。

3、 端子图

4、订货须知

  请告知装置电源电压。

  请告知产品型号、名称、规格。

  请告知订货数量。

5、装置典型接线图
