远动类
WL电压监测仪


详细介绍

概述

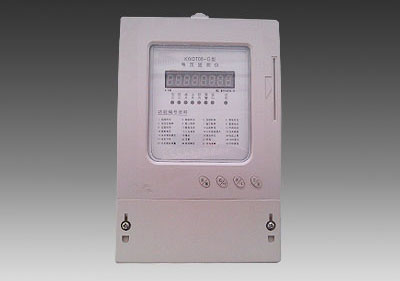

WLDT06-G型电压监测仪根据DL500-92《电压监测仪订货技术条件》研发设计,是供电和用电部门、企业监测与统计工频电压有效值的智能仪表。它除具有“时钟”、“电压表”功能外,还可显示、存储、统计电压超高、超低、合格时间,最高、最低电压及其出现时间,电压合格率等十几项电压质量统计数据,并且设备具备无线GPRS或GSM短信和RS485三种种数据采集方式。是供电部门达到《国家电网公司农村电网电压质量和无功电力管理办法》要求的首选设备。

技术参数

1.工作电压:100V、220V、380V±20%

2.准确度:0.5级

3.功耗:≤3VA

4.工频耐压强度:2000V,一分钟不击穿

5.绝缘强度:>2MΩ

6.时钟误差:<1秒/日

7.工作环境:-30℃~55℃,相对湿度<95%

8.外形尺寸:210mm×144mm×70mm(挂式)

产品数据采集

设备提供三种数据采集方式,GPRS公网、GSM短信和RS485串口。GPRS公网、GSM短信均属于无线通讯,无线通信模块采用同一种型号,通信模块具备工业级标准,两种方式有各自的优点。

设备功能

1.设备运行参数

2.抄录内容

3、显示记录内容

4.报警信号

5.数据存储

6.测量功能

通信管理系统

主站通信管理系统是用于采集、存储、管理来自电压监测仪监测点的数据。管理系统采用SQL Server数据库存储史数据,安全可靠。对监测点设备的数据收发与处理采用多线程方式,避免了数据丢失,提高了可靠性、安全性。

1.远程设置电压监测仪运行参数

2.自动采集、分析处理电压监测仪的统计数据并进行存储

3.查看历史数据,包括日、月统计数据

4.报表以Excel表格形式可分类输出统计结果,方便用户根据实际情况手动修改

5.报表内容形式多样,满足日常需求

6.能够显示电压的日整点数据曲线

7.数据能够长期进行存储

外形尺寸及安装示意图
