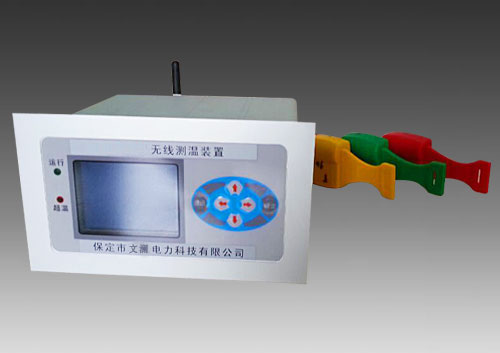

WLCW-1-无线测温装置


详细介绍

一.概述:

高压开关柜是发电厂,变电站重要的电气设备,其主回路配有6组动,静触头以及多处母排压接点。由于运行高压大电流状态,若由于松动,老化等原因造成接点处接触电阻的微小增加将使温度迅速升高,而这又将加快触头的老化而使温度继续升高,若不及时发现处理,这种恶性循环将导致严重后果,危及供电安全;对触头,接点的温度连续实时监测对保障开关柜安全运行是非常重要的。

河北文澜电力设备科技有限公司WLCW-1-3高压接点无线温度监测装置实现了对高压接点温度进行实时,在线监测,采用无线传感器,成功解决了高压,强电磁干扰等问题;每台装置可对18点温度同时监测,若某点温度超过设定值,装置将发出报警信号通知值班人员及早处理;同时,将监测的数据通过现场总线实时上传,多台装置可构成整个变电站高压接点温度监测网络,极大的提高了开关设备运行可靠性。

二.系统特点:

1.连续在线监测:温度值每20秒即刷新一次;

2.电池电量自诊断:实时显示各无线传感器的电池状态;

3.安装方便:传感器体积小(最大外形60*35*25),重量轻(<150克);

4.高精度:测温分辨力0.1℃,精度+-0.5℃;

5. 高隔离电压:可与110KV带电体等电位安装;

6.适用范围广:动静触头,母排,箱变,刀闸,电缆接头,母排接头等;

7.大屏幕液晶显示,全中文界面;

三.传感器:

1.       测温范围:-40℃---120℃;

2.       响应时间:<20秒;

3.       分辨力:0.1℃; 精度+-0.5℃;

4.       传输距离:>50米(无障碍);

5.       电池使用:>5年;

监视器:

1. 电源:AC/DC 100-265V;

2. 功耗:<5W;

3. 监测路数:18点;

4. 超温设定:40℃-----90℃;

5. 使用环境:温度-20℃~85℃     湿度≤90%

6. 报警接点:5A/250VAC;

7. 通讯:RS485接口,工业标准MODBUS-RTU协议;

四.面板图:

五.  操作说明:

1. 装置上电后进入轮流显示界面,每2秒切换一次

显示界面,顺序为上隔离,下隔离,母排,电缆头等;

具体内容可在订货说明中注明;

2.按任意键可进入主菜单:

3.在主菜单下,按“△”“▽”键可进入相应

的子菜单:

4.“确定”键用以选定;

5.“退出”键用以退出当前界面,返回上一层;

八.安装及开孔:KWCW-1监视器为面板嵌入式安装。

外形尺寸:172.5mmX100mmX154mm;

开孔尺寸:161 X 85mm。

传感器的安装请详见作业指导书;

六.端子图:

七.订货说明:

1.请提供柜体编号及传感器安装位置名称;

2.请注意监视器装置开平尺寸;

3.请告知现场所需测温点数。
