一、概述

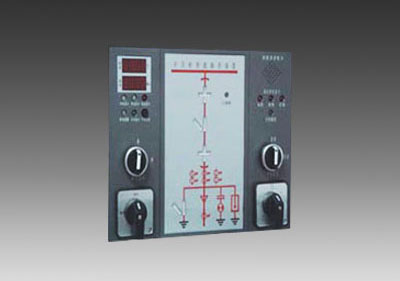

本产品是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示及操控装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、智能语音提示、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、温度控制、加热器断线报警指示、超温报警指示、远方/就地、分合闸、储能、照明操作等多功能于一体，该产品以一体化布局配套装备于开关柜，简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

二、功能及特点

断路器状态显示。

手车位置显示。

接地开关位置显示。

弹簧储能显示。

温湿度显示、控制及指示。

加热、降温控制功能。

三相带电及闭锁指示。

智能防误语音提示功能。

柜内照明、远方/就地、储能、分合闸操作功能。

三、电气参数

工作电源：AC 220V/110V±10％，50Hz；DC 220V/110V，纹波系数不大于5％。

温控电源：AC 220V±10％ ，50Hz。

温湿度传感器路数：温湿度一体（2路）

测温范围：-40℃～123℃   测温精度：±0.5℃    响应时间：≤5s

测湿范围：0％～100RH％     测湿精度：±4.5 RH％ 响应时间：≤3s

LED启辉电压：额定相电压×0.15～0.65；高压带电闭锁启动电压：额定相电压×0.65

四、工作原理简介

五、装置外形尺寸及安装方式(单位：mm)

图3操控装置开屏尺寸图                          图4 传感器安装尺寸图

六、装置接线示意图

图5 装置接线示意图

七、订货须知

请告知系统电压等级。

请告知是否需要操控开关以及开关种类、数量。

请告知是否需要加配加热器。

请提供一次系统图。

请提供温湿度传感器的配线长度。
