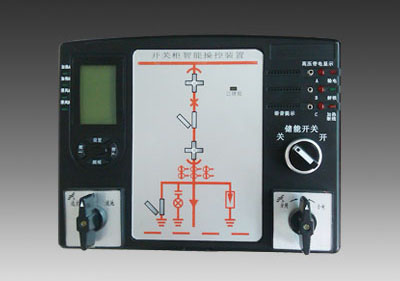

WLCK-4开关柜智能操控接点测温装置


详细介绍

概述

WLCK-4开关柜智能操控接点测温装置集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态;带有负荷侧高压带电指示(可扩展母线侧带电显示或验电核相功能)、带电闭锁控制器、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线或无线测温、RS485通信接口、4~20MA变送口等多种功能,简化了开关柜面板设计,美化了布局,是完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

技术特点

1、主要器件均为工业级器件;

2、系统采用MICROCHIP的高档PIC单片机;

3、高压电气接点处的温度通过2.4G无线的方式传递,具有隔离彻底、安全可靠、抗干扰能力强等特点。

4、开关量输入和通讯接口均采用光偶+电源隔离,输出采用12V继电器隔离;

5、软件上采用了冗余、容错、数字滤波等技术,从而保证了产品的高可靠性,能在强干扰和恶劣环境下长期稳定工作。

技术参数

3.1  使用环境

环境温度:-20℃ ~+65℃(正常工作),

-30℃ ~+70℃(极限);

-10℃ ~+55℃(存储)

环境湿度:≤95%

大气压力:80~110KPa

海拔高度:≤2500米

3.2  工作电源

电    源:AC/ DC 220V、DC110V;40~70Hz

功    耗:≤10W

电源跌落:200ms

隔离耐压:3KV

3.3  绝缘性能

抗电强度:外壳与端子之间大于AC2000V

绝缘性能:外壳与端子之间大于100ΜΩ

抗 干 扰:符合GB/T17626.8-1998标准

抗 震 性:10~55~10Hz 2g  1min

3.4  环境温度、湿度测量

温度测量范围:0℃~+70℃

湿度测量范围:0~99.9%RH。

控制精度:温度±1℃   湿度±5%RH

触点功率:AC220V/5A(每路)

3.5  电气接点在线测温

温度测量范围:0℃∽250℃

测温精度:±2℃

3.6  通讯方式

通讯接口:RS485;

通讯协议:Modbus;

通讯波特率:1200、2400、4800、9600

3.7  变送输出:一路4∽20mA变送口

3.8  数据格式

8个数据位   1个停止位   无校验

四、背部端子图及开孔尺寸

警示!

1、背面端子的7--14脚均为无源触点输入。

2、进行工频耐压试验时,当达到额定电压时,请将1-4号端子拔出后短接。

五、订货须知

1、提供一次方案图

2、产品名称、型号及数量(参照命名方式及意义),特殊功能请注明。

3、装置输入电源:AC/DC220V或DC110V

4、温湿度传感器接线长度

5、电气接点测温部位
