一、概述

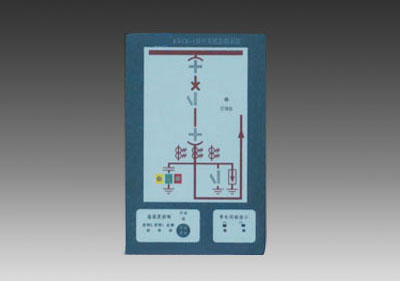

WLCK-1型开关状态指示仪是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、加热器断线指示等多功能于一体，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、带电（闭锁）指示器、接地指示器、自动加热除湿、温湿度控制器、负载故障监测器等多种控制、指示装置。指示功能可分可合，用户可根据需要选择。该产品以一体化布局配套装备于开关柜，简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。产品为超薄型结构，装入深度仅27mm，插拔式端子从侧面接线，安装简便且占据空间很小。

二、电气参数

工作电源：AC 220V/110V±10％，50Hz；DC 220V/110V，纹波系数不大于5％。

工作电流：I<30mA。

高压带电指示部分：LED启辉电压（kV）：额定相电压×0.15～0.65。

强制闭锁启辉电压（kV）：额定相电压×0.65。

加热除湿控制负载电源：AC 220V±10％，50Hz。

负载输出继电器触点功率：AC220V/5A（带阻性负载）。

三、订货须知

请告知系统电压等级。

请告知是否需要加配加热器。

请提供一次系统图。

请提供温湿度传感器的配线长度。
