过电压保护

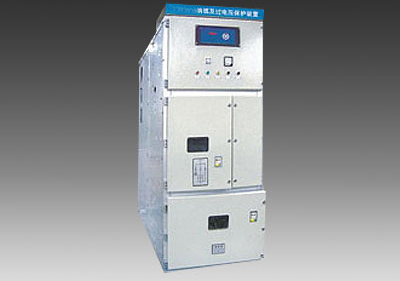

WLXHG消弧及过电压保护装置


详细介绍

一、概述

本产品广泛用于电厂、石油、化工、煤炭、冶金等行业的供电系统,在小电流系统中,随着系统的逐渐增大,电容电流也越来越大,一旦发生单相接地故障,极易产生弧光过电压,使故障扩大,因此需要抑制弧光过电压。本产品通过在母线上将接地相金属性接地的方式,屏蔽线路的非金属性弧光接地,达到熄弧效果,从而保护系统绝缘,防止过电压击穿非故障相。

二、装置主要电气参数及一次系统接线

装置的主要电气参数:

额定电压:6、10、35kV

额定电流:50、63、80、100、125、160、200、250、315A

装置的一次原理接线图:该图可作为本装置的图标,表示在电气一次系统接线图中。

三、装置的工作原理

正常运行时微机控制器不断检测PT提供的电压信号,一旦系统发生单相弧光接地时,真空接触器快速动作,将不稳定的弧光接地转化为稳定的金属性接地。装置输出开关量接点信号,同时可通过RS485(或RS232)接口与微机监控系统实现数据远传。

四、特点

1、投资少。

2、占地面积小。

五、注意事项

1、本产品适用于小电流系统。

2、本产品适合用于终端(用户)变电站(厂用电)。

3、用户最好是双电源供电,且有备自投系统。
