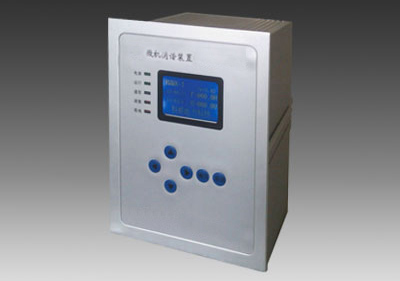

WLWX系列微机消谐装置


详细介绍

一、概述

我国 6~35kV 供电系统属小电流接地系统。为了监视母线电压,通常装设三台单相 PT,并将其一次绕组接成星形,中性点直接接地。当系统发生单相接地时,PT 绕组电压发生了变化,从而使电压互感器的激磁阻抗急剧下降,且与系统的对地电容形成了并联电路,当感抗 XL与容抗 Xc 处于匹配区时,便产生了谐振。电力系统中发生铁磁谐振,产生谐振过电压,将严重危害电气设备绝缘及系统安全运行。

本装置采用在 PT 开口三角形输出端并接一双向可控硅,同时采用微处理器及其数据采集系统对取自开口三角的电压信号进行分析,经过计算后向可控硅发出指令。当系统发生铁磁谐振时,PT 开口三角处出现伴有不同频率成分的零序电压,装置根据不同频率,不同电压值自动识别并区分铁磁谐振与接地以及是分频谐振还是高频谐振,若为接地,则由信号继电器发出接地信号。仅当电网中发生铁磁谐振时,可控硅才会导通,三角绕组被短接,铁磁谐振在强烈的阻尼作用下迅速消失,当谐振消失后,可控硅恢复到阻断状态。

二、技术性能及特点

可选配以太网通讯口。

采用大屏幕液晶显示。

可消除分频,基频,高频铁磁谐振。

最大各 25次的事件追忆功能,且掉电不丢失。

谐振监测范围:系统频率在 10~600HZ ,本装置能正确判别是谐振还是单相接地。

485通讯接口,随机带多种通讯规约,波特率及相应参数可软件设定。

具有接地报警功能。

具有PT二次回路保护功能,不会长时间短路PT开口三角。

装置工作电源交、直流两用。

完善的自检、自调试功能。

三、装置的技术指标

电压等级:1~2个;母线段数:1~2段;

继电器接点容量:DC30V/2A;AC125V/0.6A;

通讯接口:RS485、Ethernet;

工作电源:AC220V±l0%,50Hz;或DC220V±l0%(可定制 DC110V 工作电源)

装置功耗:小于 5W;

装置使用条件:

环境温度:-10℃~+55℃    湿    度:≤90%    大气压力:80~110Kpa;

四、工作原理简介

瞬间过电压造成PT饱和,感抗降低,过电压消失后,PT饱和度下降,感抗升高,当系统感抗和容抗匹配就会产生自激电磁共振现象,即PT非线性铁磁谐振。装置通过瞬间短接PT开口三角,使PT感抗升高,破坏谐振条件,从而达到消除谐振的目的。

当检测到PT开口三角电压频率为工频、分频或倍频且幅值大于相应频段的谐振电压阈值时,装置进行消谐动作;若动作后谐振过电压仍然存在,为保护系统PT不致因装置的连续动作影响运行,装置不再进行消谐动作,转而显示并发出报警信号并报警。

五、订货须知

1. 请告知产品型号、名称、装置电源电压、所需监测的母线段数。

2. 请告知是否需要通讯功能及选择何种通讯接口及通讯协议。

3. 请告知订货数量
