继保类

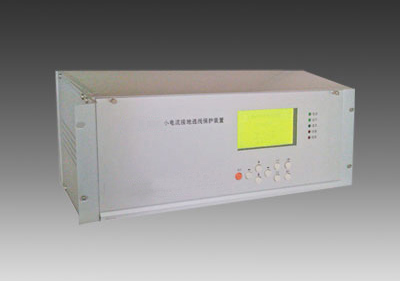

WLML系列小电流接地保护装置


详细介绍

一、概述

在小电流接地系统中,单相接地是最常见的故障。虽不影响负荷连续供电,但发生单相接地故障后,非故障相对地电压升高,长时间带故障运行影响系统稳定及设备安全,甚至会进一步将故障扩大为相间短路。因此,发生接地故障后应能迅速准确地查找出接地线路,以便进行故障定位以消除故障。

本系列产品可应用于电力系统变电站、发电厂以及煤矿、钢铁、冶金、化工等厂矿企业的供电系统。

二、性能及特点

1. 采用高性能DSP,集成度高,抗干扰能力强,运行速度快,可靠性高。

2. 引入相对测量概念和自适应跟踪技术,自适应运行方式,降低了误判和漏判的概率。

3. 自适应主接线方式,能自动识别系统运行方式的改变。

4. 可存储多条故障信息,汉字化输出可通过液晶屏显示追忆。

5. RS-485、RS-422通讯接口;DISA、MODBUS通讯规约可选。

6. 标准4U机箱,最多可监测2个电压等级、4段母线、60条馈线。

7. 人机交互界面友好,采用液晶汉字信息显示。

、电气参数

3.1输入量额定值

1. 零序电压 (U01~U04): 100V        功耗:<0.5VA

2. 零序电流(CT1~CT60): 0.6A       功耗:<0.5VA

3. 电源电压:AC220V±l0%,50Hz;或DC220V±l0% (可定制DC110V工作电源)

4. 零序电流回路输入配置:12路、24路、36路、48路、60路。

3.2输出量额定值

1. 线路接地报警输出回路继电器接点允许电流 ≤8A/AC250V或8A/DC30V。

2. 分类报警继电器输出接点允许电流≤8A/AC250V或8A/DC30V 。

四、订货须知

1.请告知产品型号、名称、规格。

2.请告知装置电源电压。

3.请告知是否需要通讯功能及选择何种通讯接口及通讯协议。

4.请告知所需监测的母线段数及选线回路数。

5.请注意所选装置开屏尺寸。
