一、概述

DL5153-2014大型火电厂厂用电设计技术规程8.2.3的第2条及8.7.1的第2条低压馈线及100KW以下电动机由相间短路保护兼作接地保护，当灵敏度不能满足时应另加装接地短路保护。由于灵敏度难于判断，且控制投资需要，多数未加装零序保护。运行后出现了二级母线以下馈线或电机单相接地，一级母线馈线零序保护越级跳闸的故障现象。由于近几年电厂低压供电越级跳闸问题越来越多，甚至会造成非计划停机事故，影响电厂发电的连续性，对电厂的连续运行带来不利影响。

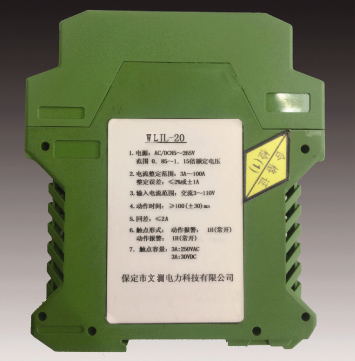

导轨式的WLJL-20智能电流继电器尤其适用于改造，继电器和开口式智能互感器固定在抽屉安装板上，无需改动一次线路，减少改造工程量，继电器出口驱动塑壳断路器的分励线圈跳闸，实现相地短路（零序）保护功能，同时开关量输出驱动绿色指示灯，提示该抽屉因零序保护动作退出运行，实时信息可通过RS485连接HMI显示屏显示。
二、WLJL-20智能电流继电器特点

WLJL-20智能电流继电器和开口式高精度漏电电流互感器及断路器的分励线圈实现相地短路（零序）保护功能，体积小，安装方便，尤其利于现场的改造安装。智能电流继电器可通过RS485口实现通讯组网，工作稳定可靠。

1. 工作电源：AC/DC220V±20%

2. 报警跳闸：常开触点，容量AC250V，3A

3. 面板显示：大屏幕液晶显示，界面友好，操作直观方便。

4. 电压等级：0.4kV、0.69kV

5. 输入电流：3～120mA

6. 零序跳闸：3～100A（可整定）

7. 有效值测量误差：±2%或±0.5A

8. 跳闸延时误差：±40ms

9. 数据传输：采用RS485总线，MODBUS-RTU通讯协议

10. 安装方式：导轨式

11. 工作环境：温度：－10℃～50℃；相对湿度：≤90％
