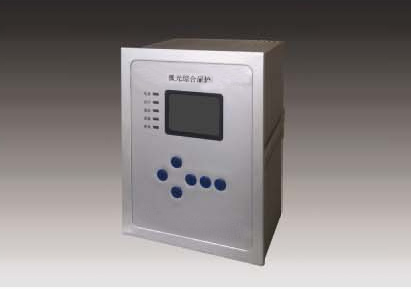

WLHGP弧光保护装置


详细介绍

一.概述

在电力供电系统中,按照我国现行的继电保护设计标准,在中、低压母线系统中一般不配置专有的快速母线保护系统,而是依赖上一级元件(变压器)的后备保护来切除母线短路故障,而且馈线柜也不配置速断保护,往往使故障被发展、扩大,导致巨大的经济损失。我公司生产的弧光综合保护系统是一种经济实用的中、低压开关柜馈线及母线保护系统,其动作时间小于7ms,并且采用检测弧光和过流信号双重判据的原理,具有原理简单、动作迅速、可靠性高等优点,适用于各种运行方式的电力系统中。是目前380V~35KV中、低压开关柜及母线故障保护的理想解决方案。还可以应用于箱式变电站和整流柜中。

二.系统的特点

l  采用弧光检测和电流增量双重判据原理,动作迅速可靠,系统动作时间≤7ms。

l  通过光纤电缆和光带传感技术向主控单元传输弧光信号,由于光纤和光带弧光信号传输不受附近电磁场影响,保证了弧光综合保护系统的完美性能。

l  采用可编程的逻辑跳闸保护功能,可以实现馈线柜保护和母线保护的不同需求。

l  系统配置方案简单,每个馈线柜和电源进线柜各配置一台即可。

l  具有故障定位功能。

l  具有完善的自检功能,可随时监测系统的运行状况。

l 采用电力行业标准DL/T667-1999(IEC60870-103)中通讯规约,配有RS485通讯接口。

三、系统组成

WL-HGP弧光综合保护系统由辅助电源、主控单元、光带传感器及弧光探头、光纤、数据传输电缆等组成。

1辅助电源(WL-PU):KW-HGP本系统需要独立的电源,可安装在开关柜或控制柜的DIN轨道上。

2主控单元(WL-MU):可提供2个弧光通道和2组电流通道(1A和5A接口),光灵敏度调整范围为10~50Klux,电流信号灵敏度调整范围为50%~500%In(In为电流互感器二次额定电流值)。

3光带传感器(WL-LS)

3.1极大的增加了探测范围,弥补了弧光探头探测范围不足的局限性,特别适用于多点和复杂的电力系统结构方式。

3.2即使在弧光出现的瞬间把光带烧断,光信号仍然能够从烧断点传输到主控单元。

3.3光传感器,为无源材料,抗干扰能力强,即使在强电磁场环境中,也不会受任何干扰。

四、技术数据

光灵敏度调整设置推荐表

弧光强度值

15Klux以下

1525Klux

2535Klux

3550Klux

使用环境

封闭式开关柜

有玻璃视察窗的封闭式开关柜

只有北向窗户的开关柜房间

有东、南或西方向窗户的开关柜房间


五、订货须知

1 配电系统原理接线图

2 配电系统的开关柜布置图

3 项目的招标文件和系统各种运行方式
