一、概述

在电力系统中，电流互感器（CT）广泛应用于一次测量与控制。正常工作时，CT二次侧处于近似短路状态，输出电压很低。如果在运行中二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），就会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使CT过激而烧损，甚至危及工作人员的生命安全。使用本系列产品能够有效防止因CT二次开路引起的事故。

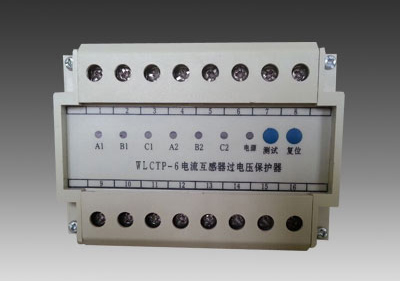

本系列产品主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端，正常运行时漏电流极小，成高阻状态；当发生异常过电压时，保护器迅速动作而短路，面板上显示故障部位，并有无源信号输出；当故障排除，电路恢复原状后，又重新投入正常工作。产品主要应用在CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等。

二、技术性能及特点

正常工作时，流入保护器的电流不超过0.1mA，不影响CT正常工作。

当A（或B、C）、N两端电压超过150V时装置短接N与A（或B、C）。

继电器接点具有保持功能，按压“复位”按扭，才能解除保护。

若是在停电状态下解除了故障，掉电后装置自动复位。

报警输出端可连接至各种声光报警设备或综合保护装置。保护动作时，常开闭合，常闭打开。

三、产品技术指标

辅助电源：AC 220V/110V±10％，50Hz；DC 220V/110V，纹波系数不大于5％。

正常漏电流:＜1mA。

导通电压Uc: 150V±10％。

导通时间Ts:50ms≤Ts≤250ms。

遥信继电器接点容量：AC220V/5A，DC24V/2A。

保护继电器接点容量：AC220V/15A。

使用的CT规格：二次侧峰值大于150V。

保护电流：≥5A。

复位方式：按压“复位”按扭进行“复位”。

外形尺寸: KWCTP-（3、4、6）：75mm×110mm×127mm（H×W×D）。

安装方式：导轨式安装。

环境温度：-20℃～70℃。

空气相对湿度：≤95％。

四、订货须知

请告知装置电源电压。

请告知需监测的绕组数。

请告知产品型号、名称、规格。

请告知订货数量。
